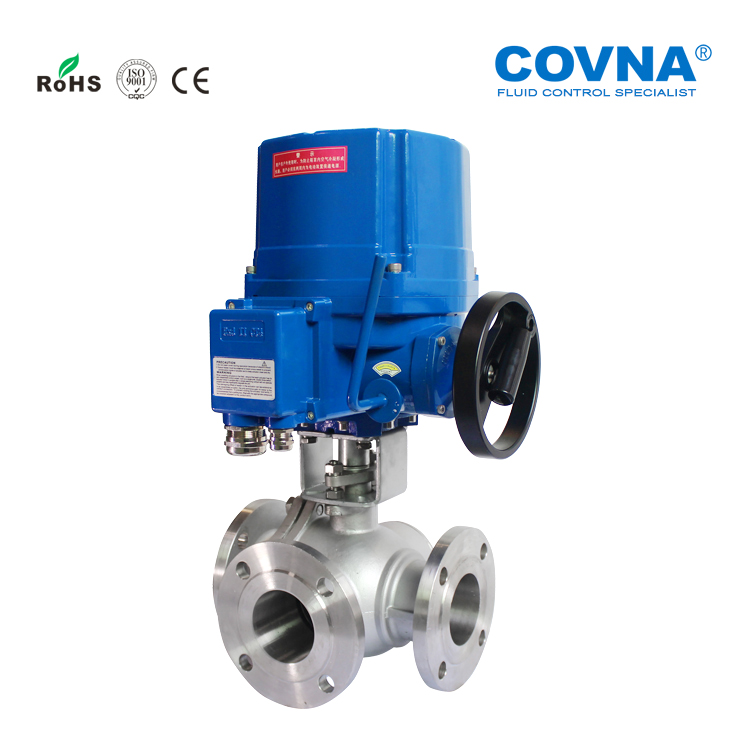

電動三通法蘭球閥Q944F/Q945F是由回轉式角行程電動執行器及三通球閥組成，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。電動三通球閥以電源為動力源，接受控制系統的開關信號，通過單相電源切換驅動可逆單相齒輪減速機，使球閥按規定要求對管路進行切換。電動L型三通球閥Q944F/H對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。電動T型三通球閥Q945F/H不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

電動L型/T型三通球閥特點：

1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。2、密封性能好：利用四面閥座材料聚四乙烯彈性變形實現無泄漏密封。

 3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可以進行檢查和維修。

電動三通球閥技術指標：
接受控制信號：0～10mA.DC、4～20mA.DC或1～5V.DC。
按鍵選擇：輸入信號中斷時：“中斷”模態；正逆動作選擇；控制精度選擇。
電動裝置全開、全閉位置自動定位標定，方便準確。
按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
輸出電動裝置位置信號：4～20mA.DC對應電動裝置全閉、全開。

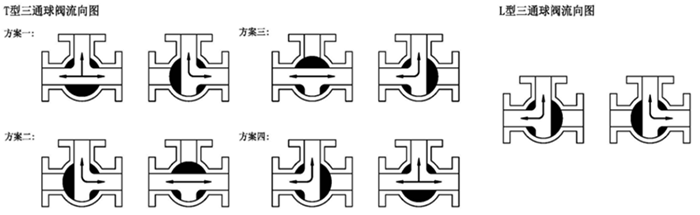

電動三通球閥流向原理圖：

三通球閥分L型和T型。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

電動三通球閥零件材料：
